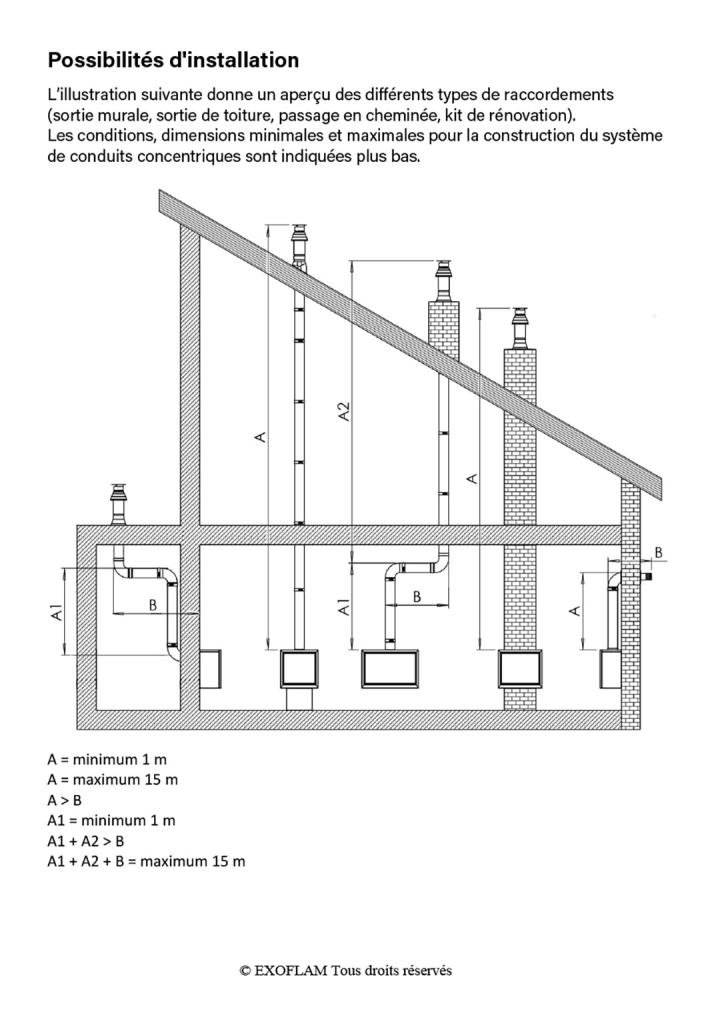

Découvrez ci-dessous un descriptif des installations les plus fréquemment réalisées et mises en service par les professionnels.







- Création d’un conduit de fumée concentrique horizontal avec un appareil de type C1 /C11

Solution pour le raccordement d’un appareil à circuit de combustion étanche à un conduit de fumée concentrique avec l’installation d’un terminal horizontal débouchant en façade. Le conduit intérieur assure l’évacuation des gaz brûlés, le conduit extérieur assure lui l’amenée d’air frais.



- Création d’un conduit de fumée concentrique vertical avec un appareil de type C3 / C31

Solution pour le raccordement d’un appareil à circuit de combustion étanche à un conduit de fumée concentrique avec l’installation d’un terminal vertical débouchant en toiture. Le conduit intérieur assure l’évacuation des gaz brûlés, le conduit extérieur assure lui l’amenée d’air frais.

En présence de coudes, on parlera d'installation C31.

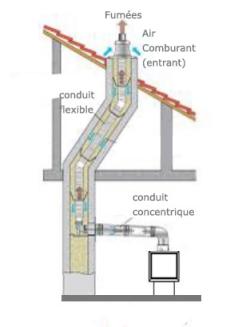

- Rénovation d’un conduit de fumée existant avec tubage avec un appareil de type C9 / C91

Solution pour le raccordement d’un appareil à circuit de combustion étanche avec réutilisation d’un conduit vertical existant. Le principe consiste à tuber le conduit existant par l’intermédiaire d’un flexible inox pour l’évacuation des gaz brûlés. L’amenée d’air neuf nécessaire à la combustion se fait :
* en partie haute du conduit existant, par l’intermédiaire d’un terminal concentrique,
* dans le conduit, entre le tubage et la paroi de l’ancien conduit (on parle de "l'espace annulaire")
* et en partie basse, par un conduit concentrique raccordé à l’appareil.



- Création d’un conduit de fumée avec un appareil de type B1

Solution pour le raccordement d’un appareil non étanche comportant un coupe-tirage avec réutilisation d’un conduit vertical existant.  Le principe consiste à tuber le conduit existant par l’intermédiaire d’un flexible inox, l’air neuf est pris dans la pièce. Le logement doit donc impérativement être doté d’une ventilation.



- Création d’un conduit de fumée avec un appareil de type B2

Solution pour le raccordement d’un appareil non étanche sans coupe-tirage avec réutilisation d’un conduit vertical existant.  Le principe consiste à tuber le conduit existant par l’intermédiaire d’un flexible inox, l’air neuf est pris dans la pièce. Le logement doit donc impérativement être doté d’une ventilation.
